GR1 WIRE

Gr1 Titanium Wire

Category: .
Tag: .


Product Description

1.Specifications

Titanium wire
Standard: ASTM B348,ASTM F136
Grade: Gr1, Gr2, Gr5, Gr23
Dia:0.2-3.0mm
MPa:280-440
Straight wire or wire in coil

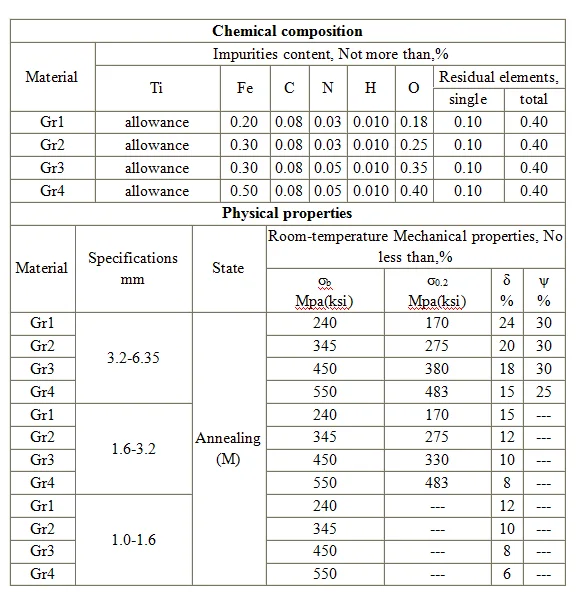

2.Chemical composition and Physical properties

 Chemical composition
 Material  Impurities content, Not more than, %
 Ti  Fe  C  N  H  O  Residual elements
 single  total
 Gr1  allowance  0.20  0.08  0.03  0.010  0.18  0.10  0.40
 Gr2  allowance  0.30  0.08  0.03  0.010  0.25  0.10  0.40
 Gr3  allowance  0.30  0.08  0.05  0.010  0.35  0.10  0.40
 Gr4  allowance  0.50  0.08  0.05  0.010 0.40  0.10  0.40

 Physical properties
 Mterial  Specifications(mm)  State  Room-temperature Mechanical properties,No less than, %
 σb
Mpa(ksi)
 σ0.2
Mpa(ksi)
δ
%
 Ψ
%
 Gr1  3.2-6.35  Annealing(M)  240  170  24  30
 Gr2  345  275  20  30
 Gr3  450  380  18  30
 Gr4  550  483  15  25
 Gr1  1.6-3.2  240  170  15  —
 Gr2  345  275  12  —
 Gr3  450  330  10  —
 Gr4  550  483  8  —
 Gr1  1.0-1.6  240  —  12  —
 Gr2  345  —  10  —
 Gr3  450  —  8  —
 Gr4  550  — 6

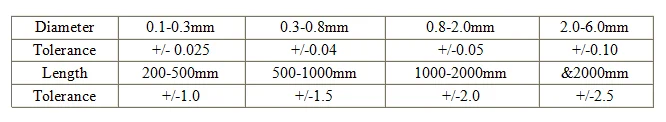

3.Titanium Wires Dimension Tolerance

 Diameter  0.1-0.3mm  0.3-0.8mm  0.8-2.0mm  2.0-6.0mm
 Tolerance  +/-0.025  +/-0.04  +/-0.05  +/-0.10
 Length  200-500mm  500-1000mm  1000-2000mm  &2000mm
 Tolerance  +/-1.0  +/-1.5  +/-2.0  +/-2.5

4.Material Test Certificate supplied

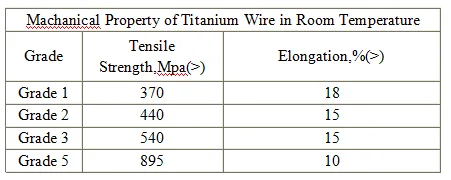

 Machanical Property of Titanium Wire Room Temperature
 Grade  Tensile
Strength,Mpa(>)
 Elongation,%(>)
 Grade1  370  18
 Grade2  440  15
 Grade3  540  15
 Grade5  895 10

5.Package details:

1) packaging with moisture-proof paper
2)packaging with kraft paper
3)packaging with foam plastics in all side of plywood case.
4)packing products in plywood case
